گزارشگیری از نرم افزار
گزارشهای نرم افزار عبارتند از:
گزارش لیست Beam Type-Section های استفاده شده در مدل
گزارش لیست Column Section های استفاده شده در مدل
گزارش جزئیات تیپ بندی و پزفیل ارتفاعی ستونهای سازه
گزارش مقاطع دیوارهای برشی تعریف شده در Section Designer
گزارش مصالح (میلگرد و بتن) مصرفی در تیرها و ستونهای سازه
برای مشاهده هر یک از گزارشهای بالا بطریق زیر عمل نمایید:

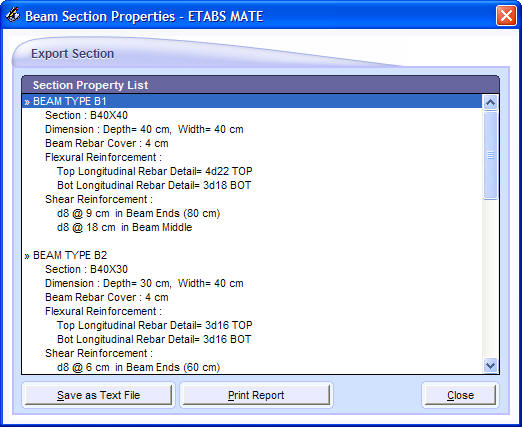

برای مشاهده لیست تیپ تیرها از منوی Display گزینه Beam Type-Section را انتخاب نمایید، پنجره ای بصورت زیر باز خواهد شد که در آن لیست کلیه Beam Type-Section بکار رفته در مدل مشاهده میگردد.
توسط دکمه Save as Text File شما قادر خواهید بود لیست مورد نظر را بصورت یک فایل متنی ذخیره نمایید

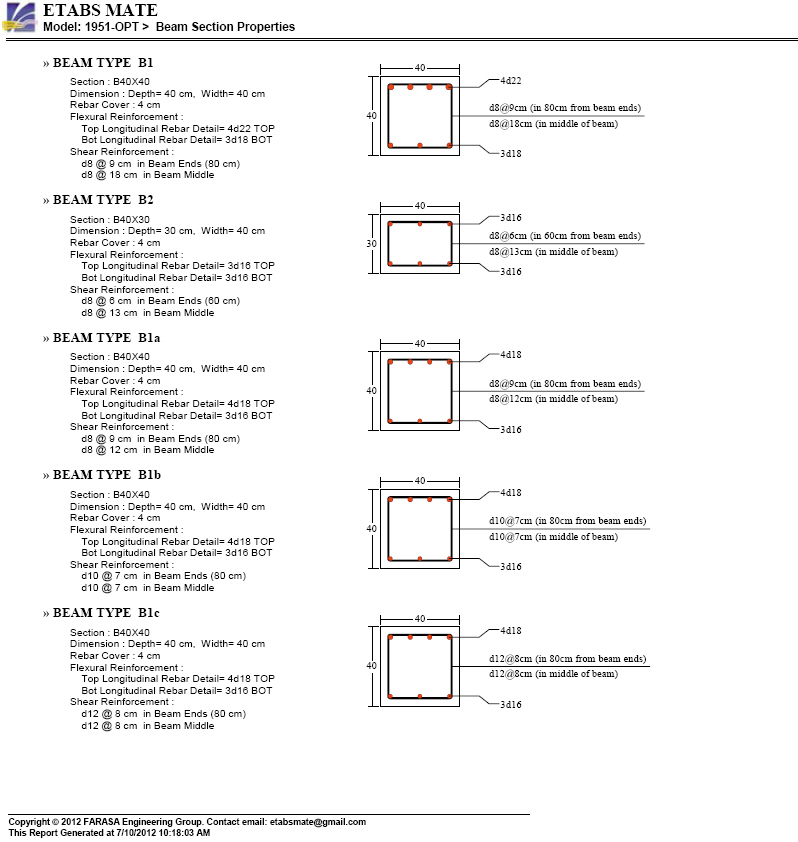

و توسط دکمه Print Report شما قادر خواهید بود گزارش تهییه شده را چاپ نمایید. نمونه ای از چاپ گزارش در زیر آمده است.

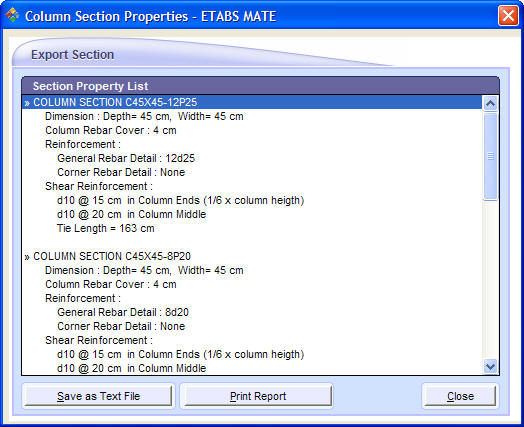

برای مشاهده لیست مقاطع ستونها از منوی Display گزینه Column Section را انتخاب نمایید، پنجره ای بصورت زیر باز خواهد شد که در آن لیست کلیه Column Section های بکار رفته در مدل مشاهده میگردد.

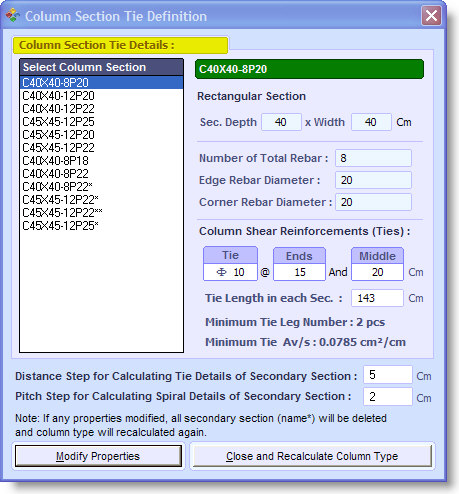

برای تعیین مشخصات ستونها از منوی Define گزینه Define Column Section Tie Detail را انتخاب نمایید تا پنجره ای مانند زیر باز شود:
بر این پنجره شما قادر خواهید بود مشخصات خاموتهای ستون را تعیین نمایید. از اطلاعات وارد شده در این قسمت تنها برای متره نمودن ستونها در قسمت گزارش مصالح استفاده خواهد شد.

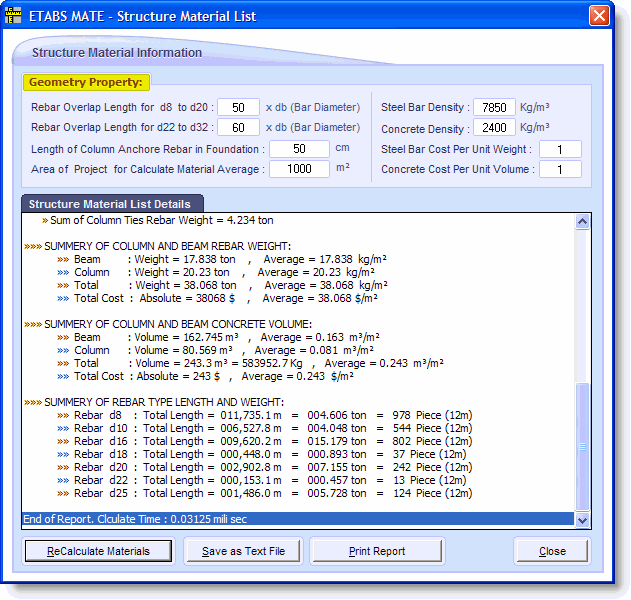

برای مشاهده گزارش مصالح از منوی Display گزینه Material List را انتخاب نمایید، پنجره ای بصورت زیر باز خواهد شد که در آن لیست مصالح بکار رفته در مدل مشاهده میگردد.
برای مشاهده لیست مقاطع تعریف شده در Section Designer از منوی Display گزینه Shear Wall Section را انتخاب و یا کلید F8 روی صفحه کلید را فشار دهید. در اینصورت پنجره نمایش مقاطع تعریف شده دیوار بشکل زیر ظاهر خواهد گردید.
در این پنجره از طریق منوی Export گزینه Export Section to AutoCAD میتوانید مقطعی را که انتخاب نموده اید بصورت فایل AutoCAD ذخیره نمایید و یا طریق منوی Export گزینه Export All Section to AutoCAD کلیه مقاطع تعریف شده را بصورت فایل AutoCAD ذخیره نمایید.
یک نمونه از نقشه Export شده در شکل زیر آورده شده است. از این ترسیمات میتوانید برای ترسیم نقشه دیوارهای با اشکال پیچیده استفاده نمایید.
