مشاهده مشخصات هندسی تیرها

ابتدا پانل Layer Display را مانند تصویر زیر روی یکی از گزینه های None, Beam Caption, Column Caption , Beam Section تنظیم نمایید:

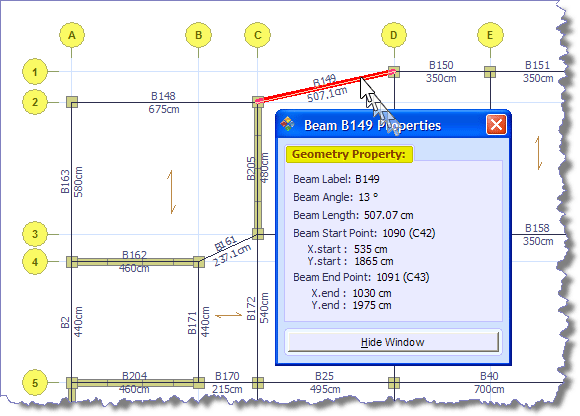

در اینحالت  با راست کلیک کردن روی هر تیر دلخواه پنجره ای بصورت زیر باز خواهد شد.



در این پنجره شما میتوانید مشخصات هندسی تیر از قبیل:

•  نام تیر

•  زاویه تیر با افق

• طول تیر

• مشخصات شروع تیر شامل نام نقطه، ستون و مختصات ابتدای تیر

• مشخصات پایان تیر شامل نام نقطه، ستون و مختصات انتهای تیر

 را مشاهده نمایید.

با فشردن دکمه Hide Window پنجره مشخصات هندسی تیر محو میگردد.
