FOUNDA MATE Software
Foundation Slab Detailing Software

» Compatible with SAFE 8


FOUNDA MATE Foundation Slab Detailing Software




FOUNDA MATE
is a professional software for design and draw reinforcement details of Foundation Slab in a developed and very simple independent graphical interface in according to analysis results of SAFE software.



ETABS MATE نرم افزار حرفه ای ترسیم نقشه سازه ها بتنی


     مهندسان محاسب همواره در طراحی جزئیات و ترسیم نقشه های اجرایی آنها با مشکلات زیادی مواجه هستند چرا که فرآیندی است بسیار زمانگیر و خسته کننده که احتمال بروز خطاهای انسانی نیز بعلت تعدد خروجیها و حالتهای ممکنه، بسیار بالاست. از اینرو پس از ارایه نرم افزار ETABS MATE که بصورت بسیار موفق مورد استقبال مهندسین طراح قرار گرفت، ایده طراحی و ساخت نرم افزاری که در بالاترین سطح تعامل با کاربر بتواند جزئیات آرماتوربندی دال فونداسیون را بصورت خودکار و با بیشترین دقت محاسبه نماید، شکل گرفت. در نهایت این ایده و نیز تجربیات سالهای متمادی در زمینه‌های  طراحی سازه‌های مختلف و تولید نرم افزارهای تخصصی صنعت ساختمان و بخصوص نرم افزار ایتبس میت، منجر به طراحی نرم افزاری کاملا مستقل، حرفه‌ای، هوشمند و قدرتمند با محیط گرافیکی بسیار منعطف، کاربردی و کاربرپسند بمنظور طراحی جزئیات آرماتوربندی، متره و ترسیم نقشه‌های اجرایی دال فونداسیون گردید که نتیجه آن پیش روی شما قرار گرفته است.
   نرم‌افزار FOUNDA MATE بصورت کاملا حرفه‌ای و مستقل و بدون هیچ محدودیتی در تعداد و نام المانها، نوع سازه و مساحت پروژه با دقت و سرعتی بسیار بالا فرآیند محاسبه جزییات، تولید لیستوفرها و ترسیم نقشه‌های اجرایی را در کسری از ثانیه به انجام میرساند و علاوه بر نمایش جزییات محاسبه شده در محیط گرافیکی و قابل ویرایش خود، نقشه‌های اجرایی بسیار با کیفیتی را بصورت یک فایل با فرمت ترسیمات معمول نرم‌افزار AutoCAD ارائه مینماید.


    از ویژگیهای بارز نرم افزار که در حقیقت وجه تمایز آن نیز میباشد، عدم وابستگی به امکانات گرافیکی و ترسیمی نرم افزارهای دیگر میباشد، بدین معنا که محیط گرافیکی نرم افزار، روالهای محاسباتی و موتورهای ترسیمی آن کاملا بدست متخصصان باتجربه گروه مهندسین فراسا طراحی و تولید شده اند. به همین دلیل نرم افزار از یک سو، محیط گرافیکی کاملا مستقل و کاربر پسندی منطبق بر نیازهای کاری کاربرانش را مهیا مینماید و ازسوی دیگر بعلت همین موتورهای ترسیمی منحصر بفرد با ارتباطات درونی، از سرعت فوق العاده بالایی در انجام محاسبات و ترسیم نقشه های اجرایی برخوردار میباشد.
    سیاست کلی در طراحی نرم افزار FOUNDA MATE سادگی، راحتی کاربر و سرعت انجام محاسبات مربوط به طراحی جزئیات میلگرد گذاری سازه میباشد. به این منظور محیط گرافیکی نرم افزار بگونه ای طراحی شده است که مهندسین طراح براحتی بتوانند با ابزارها و محیط گرافیکی نرم افزار ارتباط برقرار نمایند. از این رو کار با نرم افزار بسیار آسان خواهد بود و استفاده‌کنندگان از نرم افزار در مدت زمان کوتاهی به تبحر لازم دست خواهند یافت و خواهند توانست طراحی جزئیات آرماتوربندی، متره و ترسیم نقشه های اجرایی  را با کمترین خطا و بسرعت، تنها در چند دقیقه به اتمام برسانند و ساعتها و روزهای زیادی را ذخیره نمایند.

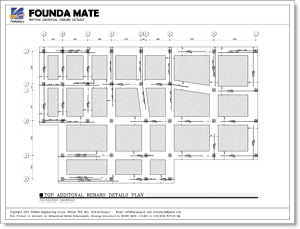

ترسیمات پلان اندازه گذاری فونداسیون

ترسیمات پلان میلگردهای تقویت فونداسیون

ترسیمات پلان میلگردهای سراسری فونداسیون

 برخی از خروجیهای برنامه عبارتند از نقشه‌های سازه شامل پلان اندازه گذاری و موقعیت مقاطع عرضی فونداسیون، پلان آرماتورهای تقویتی شبکه بالا و پایین فونداسیون، پلان آرماتورهای طولی و عرضی شبکه اصلی بالا و پایین فونداسیون، مقاطع عرضی فونداسیون و جداول لیستوفر میلگردهای فونداسیون.
نرم افزار FOUNDA MATE
موفق به اخذ گواهی تاییده فنی از شورای عالی انفورماتیک کشور با شماره شناسایی 204933 گردیده است و طی گواهی ثبت از مرکز توسعه فناوری اطلاعات و رسانه های دیجیتال وزارت فرهنگ و ارشاد اسلامی با شماره 10/1000 و شماره شناسنامه 032638-04338-8 تحت پوشش قانون "حمایت از حقوق پدیدآورندگان نرم افزارهای رایانه ای" میباشد.


قابلیتهای ویژه نرم افزار

FOUNDA MATE
Foundation Slab Detailing Software

::   سرعت بسیار بالا در طراحی جزییات و ترسیم نقشه های سازه.  (زمان ترسیم نقشه برای یک سازه متوسط کمتر از یک ثانیه میباشد.)
::  محیط گرافیکی پیشرفته، زیبا، راحت و بسیار کاربر پسند بمنظور مشاهده و یا ویرایش جزییات در لایه های متنوع.
::  مستقل بودن نرم افزار و عدم  وابستگی آن به نرم‌افزارهای دیگر از قبیل AutoCAD و یا Tekla.
::  این نسخه از نرم افزار برای فونداسیونهای مدل شده با SAFE 8 نقشه های اجرایی کامل را ارایه میدهد.
::  این نسخه فعلا برای فونداسیونهای مدل شده با SAFE 16 نقشه اجرایی را بدون میلگردها ارایه میکند و بزودی برای تولید نقشه کامل آپدیت خواهد شد.
::  امکان ایمپورت نمودن فونداسیونهای بسیار بزرگ و تولید موفق نقشه های اجرایی آنها.
::  عدم محدودیت نرم افزار در تعداد، نوع و یا نامگذاری المانهای فونداسیون
.
::  قابلیت ویرایش و سازگاری نقشه های ترسیم شده با تمامی نسخه های نرم افزار AutoCAD.
::  انتقال بسیار راحت و سریع مدل سازه از
SAFE به نرم افزار
FOUNDA MATE.
::  هوشمندی بالای نرم افزار در درک هندسه فونداسیون که سبب میشود کاربر بتواند بدون هیچ محدودیتی هندسه فونداسیون را تعریف نماید.
::  امکان ایمپورت کردن فونداسیون هایی که هندسه آنها با استفاده از یک یا چند، چندظلعی بزرگ  و بازشوهای متعدد تعریف شده اند.
::  امکان ایمپورت کردن فونداسیون هایی که هندسه آنها با استفاده از چندظلعیهای متعدد در مجاورت هم تعریف شده اند.
::  امکان تعریف نوارهای طراحی در نرم افزار
SAFE بدون هیچگونه محدودیتی.
::  دارا بودن لایه درفتینگ بمنظور ایجاد تصحیحات لازم در جزییات میلگردهای تقویتی فونداسیون قبل ازاکسپورت کردن نقشه ها به نرم افزار اتوکد.
::  امکان ویرایش بسیار راحت سایز، تعداد، طول و موقعیت میلگردهای تقویتی فونداسیون بوسیله ماوس در لایه درفتینگ نرم افزار.
::  امکان
تعریف بسیار راحت و کاربردی میلگردهای سراسری فونداسیون.
::  امکان تعریف میلگردهای سراسری طولی بصورت مجزا برای شبکه بالا و شبکه پایین فونداسیون .
::  امکان تعریف میلگردهای سراسری طولی و عرضی فونداسیون بصورت جداگانه برای نوارهای طراحی افقی و عمودی.
::  امکان مشاهده دیاگرامهای مساحت فولاد کل مورد لزوم در نوارهای طراحی بشکلی بسیار کاربردی.
::  امکان مشاهده دیاگرامهای مساحت فولاد تقویتی مورد لزوم در نوارهای طراحی بشکلی بسیار کاربردی.
::  محاسبه فوق العاده سریع کلیه جزئیات آرماتوربندی فونداسیون تنها در کسری از ثانیه.
::  امکان تعریف سایزهای مجاز برای میلگردهای تقویتی فونداسیون.
::  امکان پیکربندی نحوه طراحی جزییات آرماتورهای تقویتی فونداسیون بر اساس آیین نامه.
::  آپشنهای بسیار حرفه ای با قابلیت پیکربندی بسیار راحت و کاربردی.
::  کنترل طول مهاری میلگردهای تقویت از تمامی ایستگاهها با قابلیت پیکربندی.
::  امکان ترسیم خم انتهایی میلگردهای تقویتی که در نزدیکی لبه های فونداسیون واقع هستند با قابلیت پیکربندی.
::  امکان تعریف بسیار راحت مقاطع عرضی فونداسیون با کلیک روی هر نقطه دلخواه.
::  امکان مشاهده و ویرایش تمامی جزئیات مقاطع عرضی فونداسیون.
::  امکان تعریف میلگردهای گونه در مقاطع عرضی فونداسیون.
::  امکان محاسبه طول وصله میلگردها در موقعیتهای مختلف منطبق بر روابط آیین نامه و یا براساس ضرایب تعریف شده توسط کاربر.
::  امکان تعریف بسیار راحت خطوط اندازه گذاری فونداسیون با کلیک روی موقعیتهای مورد نظر.
::  تعامل بسیار آسان و مناسب بین کاربر و نرم افزار در تمامی مراحل تا تولید نقشه ها.
::  دارا بودن موتورهای ترسیمی داخلی منحصر بفرد بسیار پرسرعت و عدم وابستگی به نرم افزارهای دیگربرای ترسیم نقشه ها.
::  امکان ویرایش آسان نقشه های اجرایی تولید شده توسط نرم افزار
FOUNDA MATE در نرم افزار اتوکد.
::  امکان مشاهده کلیه جزئیات محاسباتی بشکلی بسیار راحت و کاربردی در محیط گرافیکی نرم افزار.
::  امکان تولید جداول لیستوفر در کنار نقشه های اجرایی بهمراه POS گذاری تمامی میلگردها.
::  امکان تولید لیست خرید میلگرهای فونداسیون براساس سایز میلگرد برحسب تعداد شاخه و یا وزن میلگردها به تفکیک.
::  Export کردن بسیار سریع کلیه نقشه‌های ترسیم شده به AutoCAD تنها در کسری از ثانیه.
::  دارا بودن ابزارهای مفید محاسباتی.
::  . . .

  Back to Top Menu




دریافت نمونه نقشه های فونداسیون ترسیم شده توسط نرم افزار
FOUNDA MATE
Foundation Slab Detailing Software

CAD دریافت نمونه نقشه اجرایی سازه ترسیم شده بوسیله نرم افزار  FOUNDA MATE

     این فایل اتوکد نمونه شامل نقشه های اجرایی فونداسیون
میباشد که توسط نرم افزار
     و بدون هیچگونه ویرایشی ایجاد شده است و شامل ترسیمات زیر میباشد:

ETABS MATE - Beam Icon
1. پلان اندازه گذاری و موقعیت مقاطع عرضی فونداسیون
2. پلان میلگردهای تقویتی شبکه پایینی فوندسیون
3. پلان میلگردهای تقویتی شبکه فوقانی فوندسیون
4. پلان میلگردهای سراسری شبکه پایین فوندسیون
5. پلان میلگردهای سراسری شبکه فوقانی فوندسیون
6. مقاطع عرضی فونداسیون
7. جداول لیستوفر میلگردهای مصرفی پروژه



 زمان ترسیم کلیه نقشه ها: 1 ثانیه
زمان ترسیم نقشه ها شامل تمامی موارد بالا توسط نرم افزار، کمتر از یک ثانیه میباشد.



دانلود نقشه های فونداسیون ترسیم شده توسط نرم افزار با فرمت AutoCAD:

   CAD  Download  AutocCAD Demo Sample.DWG        size: 0.21 MB


دانلود نقشه های فونداسیون ترسیم شده توسط نرم افزار با فرمت PDF:

     Download  PDF  Drawing Sample.PDF                size: 0.62 MB





ۀ


 آشنایی با نحوه کار نرم افزار
FOUNDA MATE Foundation Slab Detailing Software

کل فرآیند طراحی جزئیات آرماتوربندی و ترسیم نقشه های اجرایی فونداسیون در نرم افزار FOUNDA MATE تنها در چهار گام ساده زیر انجام خواهد گرفت:

Export یا صادر کردن فایلهای مدل از نرم افزار SAFE

1

Import یا وارد کردن کردن فایلهای مدل به نرم افزار FOUNDA MATE

2

تنظیم پارامترهای طراحی در صورت لزوم و صدور فرمان طراحی

3

کنترل نتایج طراحی و ترسیم نقشه های اجرایی سازه

4

جهت شروع سریع نرم افزار و آشنایی بیشتر با چهار گام بالا فایل، Quick Start نرم افزار با فرمت PDF را توسط لینک زیر دریافت و مطالعه فرمایید.


ETABS MATE Quick Start





تصاویری از نرم افزار FOUNDA MATE

Foundation Slab Detailing Software

 برای آشنایی بیشتر با محیط گرافیکی و قابلیتهای نرم افزار، تصاویری از قسمتهای مختلف نرم افزار FOUNDA MATE در زیر آورده شده است:


::

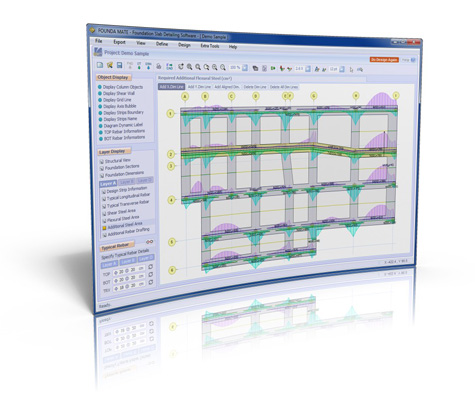

نمای کلی از محیط گرافیکی و منوهای نرم افزار:

 محیط گرافیکی زیبای نرم افزار بهمراه طراحی کاربرپسندش این امکان را به کاربران میدهد تا به سرعت و با کنترل کافی، فرایند طراحی جزئیات، تصحیحات لازمه و تولید نقشه های اجرایی فونداسیون را براحتی به انجام برسانند.



::

نمونه پلان اندازه گذاری و موقعیت مقاطع عرضی فونداسیون ترسیم شده توسط نرم افزار:

FOUNDA MATE Foundation Slab Detailing Software

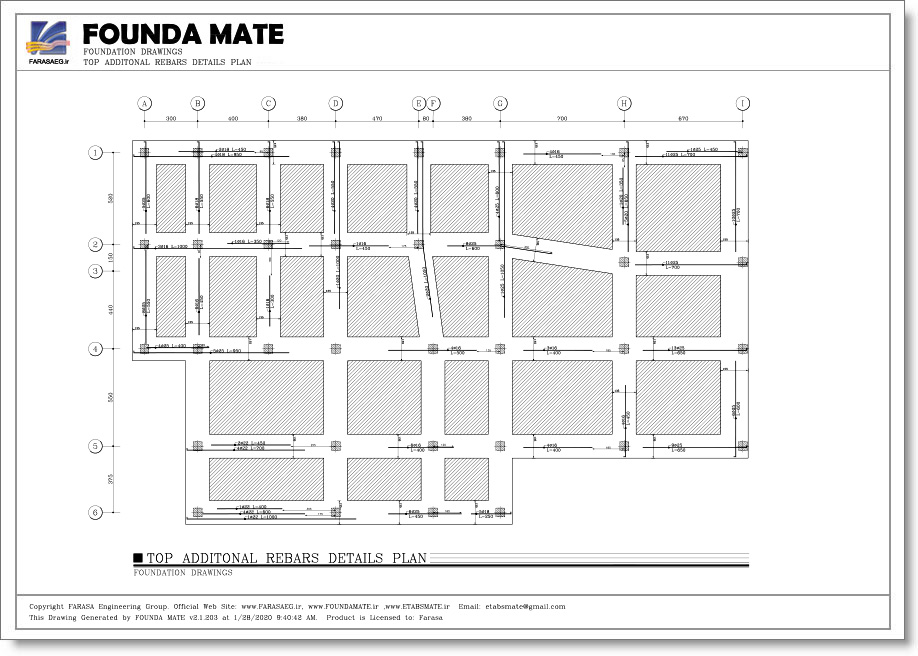

نمونه پلان میلگردهای تقویتی فونداسیون ترسیم شده توسط نرم افزار:

FOUNDA MATE Foundation Slab Detailing Software

::

نمونه پلان میلگردهای طولی و عرضی فونداسیون ترسیم شده توسط نرم افزار:

FOUNDA MATE Foundation Slab Detailing Software

::

نمونه مقاطع عرضی فونداسیون و لیستوفرهای ترسیم شده توسط نرم افزار:

FOUNDA MATE Foundation Slab Detailing Software



::

از طریق پانل Layer Display میتوانید اطلاعات مفید سازه ای را بشکلی بسیار کاربردی درمحیط گرافیکی اصلی نرم افزار بصورت زیر مشاهده نمایید:



::   بعنوان مثال با انتخاب لایه Foundation Sections میتوانید با حرکت روی نوارهای فونداسیون و کلیک روی نقطه مورد نظر، مقاطع عرضی جدید تعریف نمایید و یا مقاطع عرضی تعریف شده قبلی را مشاهده و یا مدیریت نمایید.

FOUNDA MATE Foundation Slab Detailing Software

::  با انتخاب لایه Foundation Dimensions میتوانید با حرکت روی فونداسیون و کلیک روی موقعیت مورد نظر، خطوط اندازه گذاری جدید تعریف نمایید و یا خطوط اندازه گذاری تعریف شده قبلی را مشاهده و یا مدیریت نمایید.

FOUNDA MATE Foundation Slab Detailing Software

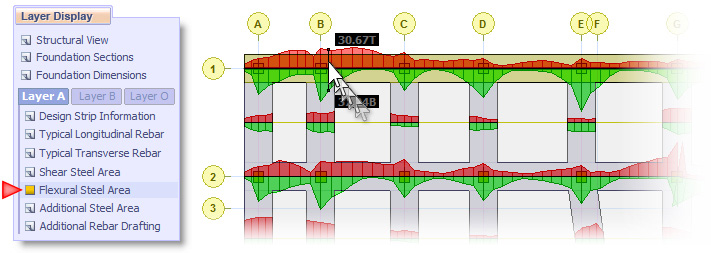

::  با انتخاب لایه X Strip Required Steel دایاگرامهای مربوط به مساحت فولاد کل مورد نیاز را مشاهده خواهید نمود. در اینحالت با حرکت ماوس روی نوارهای طراحی مساحت فولاد کل مورد نیاز در هر موقعیت بر روی دیاگرام نمایش داده میشود و همچنین اطلاعات مفید دیگری نیز در نوار وضعیت پایین نرم افزار قابل مشاهده خواهد بود.

FOUNDA MATE Foundation Slab Detailing Software

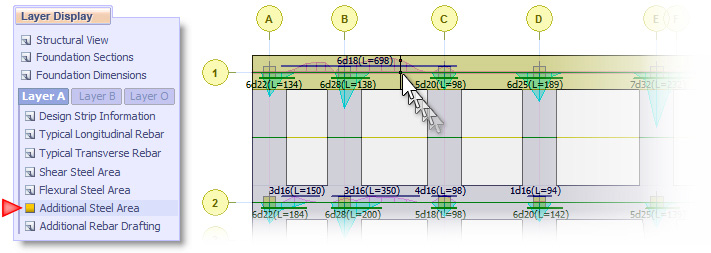

::  با انتخاب لایه X Strip Additional Steel دایاگرامهای مربوط به مساحت فولاد تقویتی مورد نیاز و نیز میلگردهای تقویتی محاسباتی بر اساس نقطه قطع تئوری و بدون اعمال پیکربندیهای طراحی را مشاهده خواهید نمود. در اینحالت با حرکت ماوس روی نوارهای طراحی مساحت فولاد تقویتی مورد نیاز در هر موقعیت بر روی دیاگرام نمایش داده میشود و همچنین اطلاعات مفید دیگری نیز در نوار وضعیت پایین نرم افزار قابل مشاهده خواهد بود.

FOUNDA MATE Foundation Slab Detailing Software

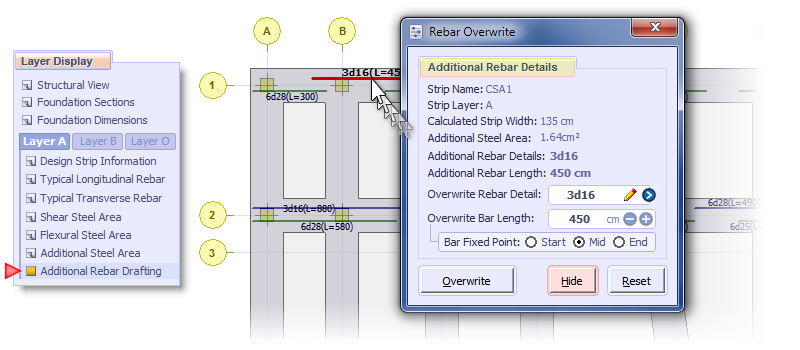

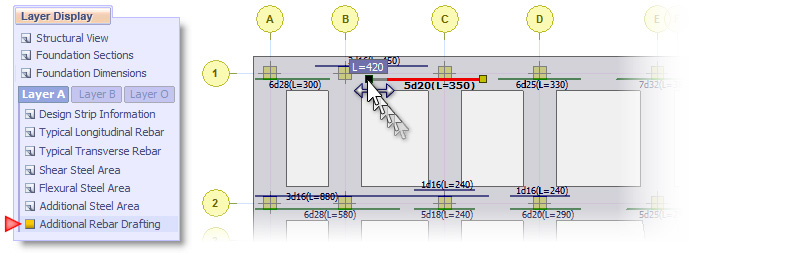

::  با انتخاب X Strip Add. Rebar Draft لایه درفتینگ میلگردهای تقویت فونداسیون فعال خواهد شد. در این لایه میلگردهای تقویتی براساس نقطه قطع عملی و پیکربندیهای طراحی اعمال شده، بنمایش گذاشته میشوند و کاربر میتواند با درگ کردن هریک از نقاط انتهایی میلگردها، طول آنها را تغییر دهد و یا با راست کلیک روی میلگردهای تقویت، تمامی جزییات آنها را مشاهده و یا ویرایش نماید.
